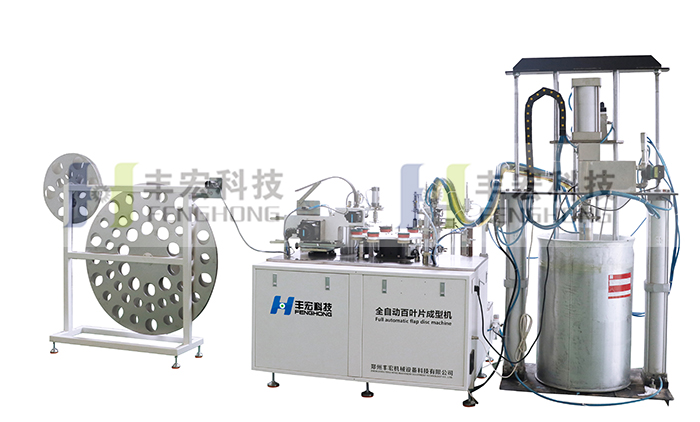

全自動百葉片中速成型機FHQ-1000
更新時間:2024-04-16 13:38:00??作者:豐宏機械 來源:www.fffbx.cn
豐宏科技多年來對磨具磨料自動化應用進行了大量的研究,參照國外先進自動化裝備,結合國內磨具磨料行業百葉輪生產的實際狀況,攻關設計,開發制造成功國內技術領先的百葉輪成型機,建立了一整套完善的百葉輪成型機銷售、培訓、服務體系。該機配備進口高品質伺服電機,通過先進的自動化控制系統集合而成,是集精密機械、數控技術、自動化技術等學科與一體的高新技術產品,產品動態性能好,精度高,響應快,高穩定性,配以先進的自動化傳動裝置,實現較高的百葉片成型效率,是涂覆磨具行業首選百葉輪成型設備。 豐宏科技一直堅持一流的管理,對系列產品進行不斷的改進和創新,引進精密加工設備,確保產品質量,幫助廣大客戶降低生產經營成本,提高生產效率,為客戶生產過程自動化控制提供全方位服務,產品的優良性能也得到同行業權威人士的肯定。
產品概念:
全自動百葉輪中速成型機是生產彈性磨盤的全自動化設備,可實現自動上基體,基體(背板)檢測,定量涂膠,沖裁排片,整形,及自動下成品的自動化設備。
豐宏半自動百葉輪成型機整機系統包含:
l 百葉輪成型專業數控系統:
l 精密傳動系統
l 智能恒溫打膠系統
l 精密氣動控制系統
l 成型輔助系統
l 軟硬件培訓
l 壹年保修(除耗材外,耗材包括切刀、密封膠圈等)
l 終身軟件免費升級
技術參數:
產品名稱 | 全自動百葉片中速成型機 |
型號 | FHQ-1000 |
上下料轉換盤 | 調速電機驅動 |
涂膠及整形電機 | 步進電機驅動 |
機械臂驅動 | 步進電機驅動 |
主盤旋轉轉換 | 凸輪分割器 |
托料驅動電機 | 步進電機驅動 |
砂布裁切機頭 | 1500轉標準機頭導軌式/擺動式 |
加工節拍 | 3.8秒 |
砂布送料架 | 雙盤100送料架/普通電機送料 |
膠泵規格 | 280KG大膠泵 |
控制系統 | 松下/匯川伺服+臺達PLC |
氣動系統 | SMC |
主機外觀尺寸(長寬高) | 1380mm*1450mm*1660mm |
送膠系統尺寸(長寬高) | 1100mm*680mm*1600mm |
送料系統尺寸(長寬高) | 1000mm*500mm*1500mm |
加工效率 | 800-1000片/小時 |
電制 | 380V 50Hz |
整機功率 | 9KW |
涂膠量 | 3~30g(在線可調整) 可精確±0.1g |
產品排片數量 | 可360°任一點排片 |
適用基體尺寸 | Φ75mm~Φ180mm 、T27/T29 |
適用送料寬度 | 單/雙葉 、葉寬20mm-40mm |
適用切片長度 | 14mm-25mm |
核心配置特點:
1.采用PLC控制系統,自動化程度高,單人可操作多臺設備,解放勞動力,為您節省人工成本。
2.配置回轉式多工位轉盤機構,工位轉換穩定,定位精確,效率高,每個小時可生產800-1000片。
3.可放置多種不同型號基體,配以高強度鋁合金材料,穩固耐用,裝卸刀片方便快捷。
4.打膠系統采用內水循環恒溫控制系統,結構合理,適應多種材質膠水。
5.產品在排片過程中采用進口光電開關檢測基體和砂布有無,自動過濾無基體工位和無膠基體,穩定精確。
6.機頭排片角度、長度精確可調,機頭調整平移配備刻度尺,可根據顯示參數準確高效操作,簡便快捷。
7.生產材料利用率高,粘接劑和砂帶勻可自由設定。
8.極低的次品率,機器參數設定好后,成品率在同行業中首屈一指。
設備主要功能:
新一代豐宏半自動百葉輪成型機采用全新設計理念,在上代產品基礎上進行各部件的整合優化,使整機結構更為精密穩固,有效提升產品穩定性與耐用性。豐宏半自動百葉輪成型機可實現基體檢測,定量涂膠,沖裁排片,整形,出成品,自動化程度高,百葉輪成品質量優良,品質可控。

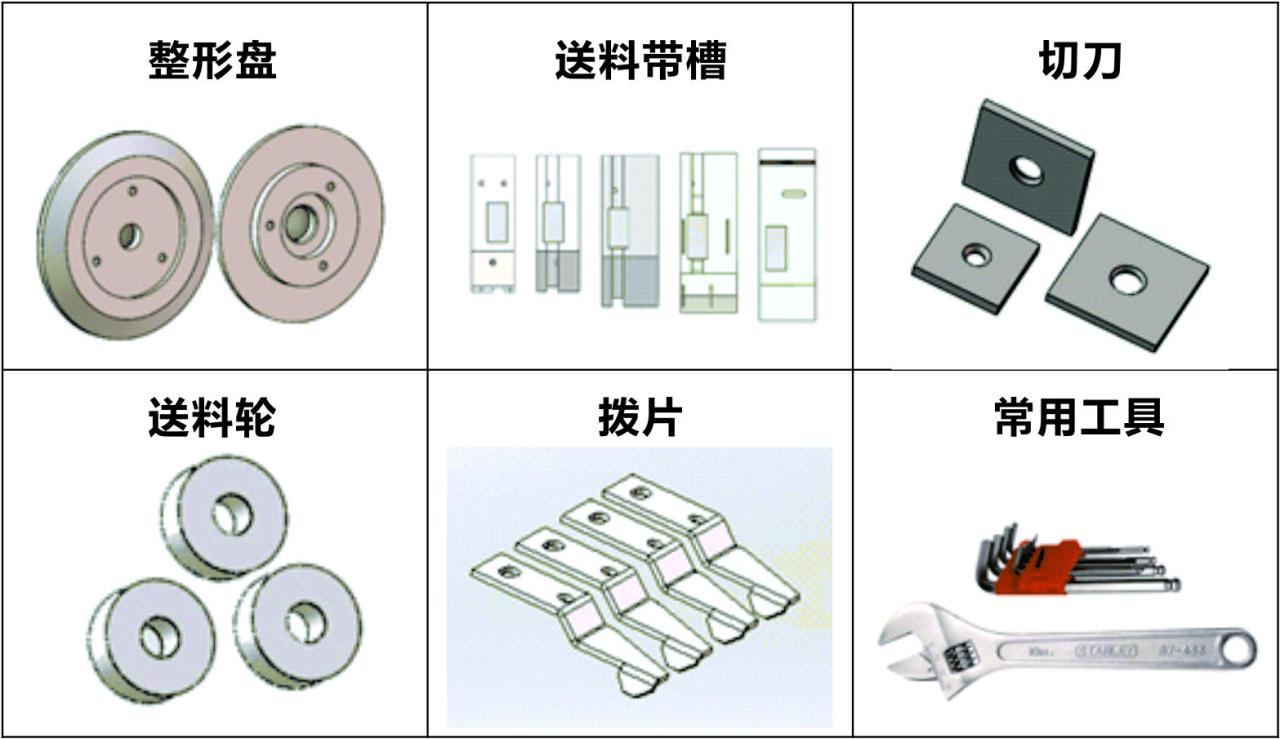

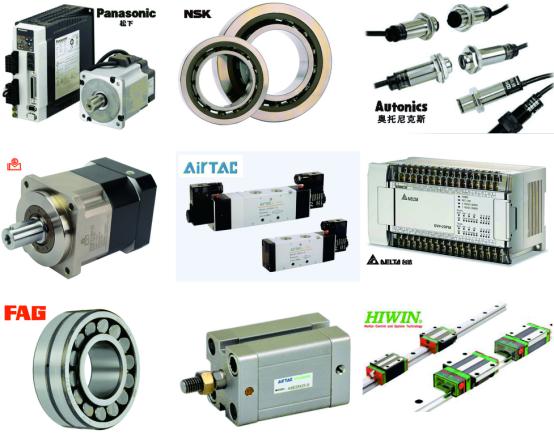

主要組成部件及隨機附件圖片:

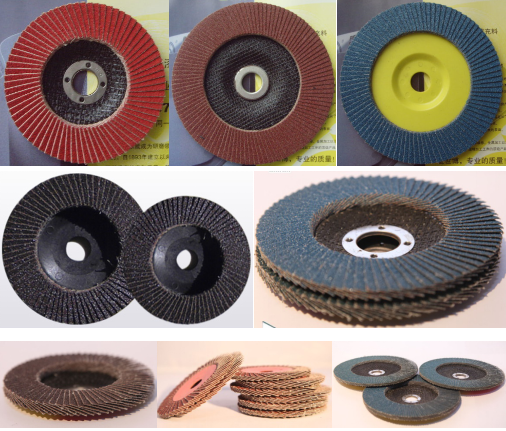

樣品圖片:
合作流程:
規劃設計及前期準備工作> 客戶確定機械擺放場地>場地硬件配備及整改措施>安裝操作人員及技術人員培訓>機械安裝調試>指導生產運作>售后服務>遠程指導/上門保養維修。
售后服務點:
河南.鄭州站—鄭州市中原區須水工業園
浙江.永康站—永康市經濟開發區杜山頭
山東.臨沂站—臨沂市河東區北方五金城
江蘇.鹽城站(籌備中)
售后服務:
整機保修一年,終身維護,機械出現問題2小時內給予回復。
遠程指導解決不了,12小時內上門服務(省內)。
