全自動韓式花碟成型機
更新時間:2024-04-01 14:06:00??作者:豐宏機械 來源:www.fffbx.cn

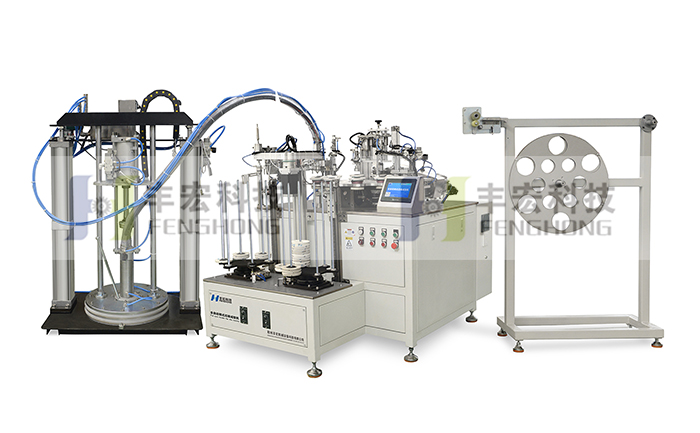

全自動韓式花蝶成型機雙組份

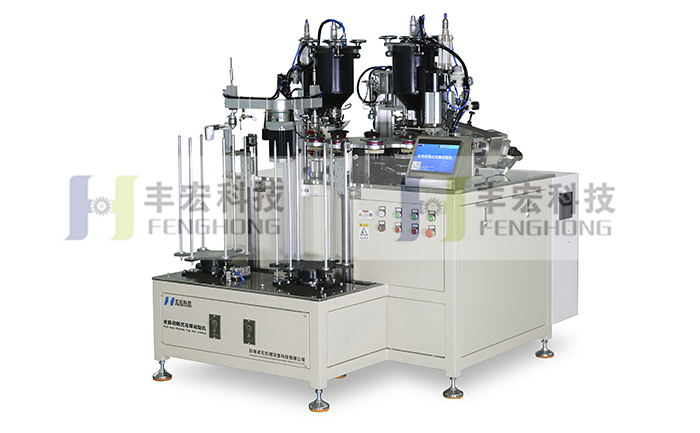

全自動韓式花蝶成型機單組份
產品概念:
全自動韓式花蝶成型機是生產韓式彈性磨盤的全自動化設備,可實現自動上基體,集體檢測,定量涂膠,沖裁排片,整形,打芯膠及自動下成品的自動化設備。
設備性能及特點:
1.采用PLC控制系統,自動化程度高,單人可操作多臺設備,解放勞動力,為您節省人工成本。
2.配置回轉式多工位轉盤機構,工位轉換穩定,定位精確,效率高,每個小時可生產400-700片。
3.可放置多種不同型號基體,配以高強度鋁合金材料,穩固耐用,裝卸刀片方便快捷。
4.打膠系統采用內水循環恒溫控制系統,結構合理,適應多種材質膠水。
5.產品在排片過程中采用進口光電開關檢測基體和砂布有無,自動過濾無基體工位和無膠基體,穩定精確。
6.機頭排片角度、長度精確可調,機頭調整平移配備刻度尺,可根據顯示參數準確高效操作,簡便快捷。
7.生產材料利用率高,粘接劑和砂帶勻可自由設定。
8.極低的次品率,讓您的生產更省心。
技術參數:
產品名稱 | 全自動韓式花蝶成型機 |
主機外觀尺寸(長寬高) | 1200mm*1620mm*1460mm |
送膠系統 | 主機自帶有無芯膠選擇 |
加工效率 | 400-700片/小時 |
送料系統尺寸(長寬高) | 1000mm*400mm*40%0mm |
工位轉盤 | 十工位位轉盤 |
上下料轉盤 | 八工位轉盤 |
電制 | 三相四線380V+N 50HZ/60HZ |
整機功率 | 7KW |
動力 | 進口松下伺服馬達 |
整機動力源 | 氣動、電動 |
膠泵規格 | 30KG/芯膠30KG |
涂膠量 | 3~30g(在線可調整) 可精確±0.1g |
底膠選擇 | 1、單組膠泵280/30kg 2、多組膠桶30kg |
芯膠選擇 | 1、單組膠泵280/30kg |
產品排片數量 | 45頁-52頁-60頁 |
適用基體尺寸 | 52mm-56mm |
適用基體材質 | 塑料蓋,鐵蓋,鋼紙 |
適用送料寬度 | 24mm-30mm |
適用切片長度 | 26mm-28mm |
運動控制系統 | 相對定位+凸輪原理+擺鐘原理 |
送膠系統 | 恒壓轉換+智能恒溫水循環系統 |
操作人數 | 1人可以操作兩臺 |
