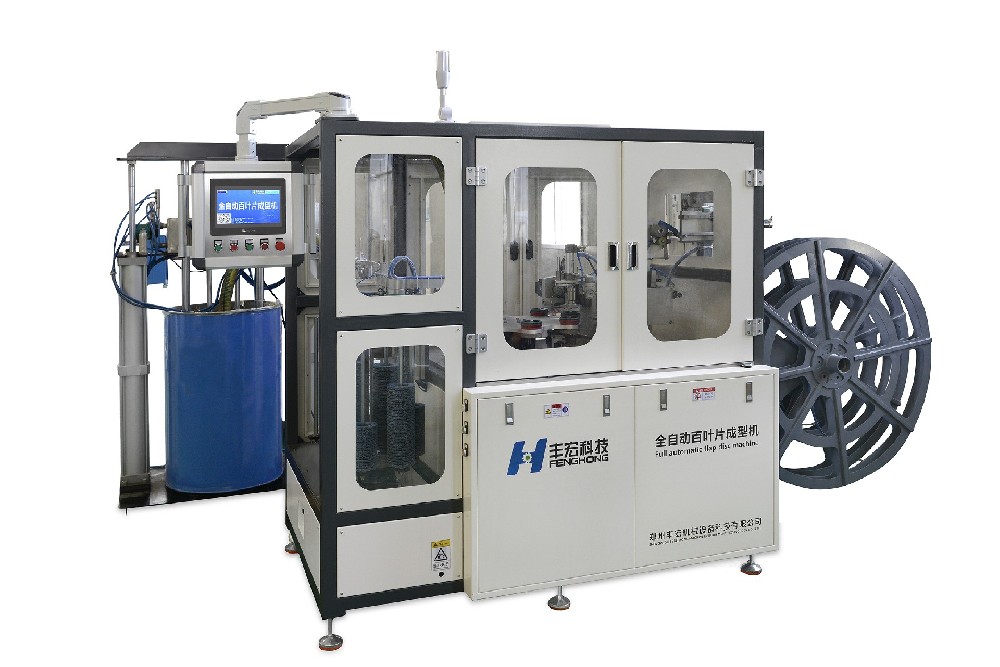

全自動百葉片尊貴高速成型機FHQ-1500
更新時間:2024-04-16 13:38:00??作者:豐宏機械 來源:www.fffbx.cn
產品概念:
全自動百葉輪尊貴高速成型機是公司結合客戶使用反饋,在高速機的基礎上進行研發的最新機型,速度較于高速機效率再次提升,每小時生產可達1300-1500片。
設備性能及特點:
1.整機采用匯川運動控制/EtherCAT總線伺服,自動化程度高,單人可操作多臺設備,節省人工成本。
2.2800轉高速導軌式機頭,工位轉換穩定,定位精確,效率高,每個小時可生產1300-1500片。
3.可放置多種不同型號基體,配以高強度鋁合金材料,穩固耐用,裝卸刀片方便快捷。
4.280kg膠泵規格,涂膠均勻精準,結構合理,適應多種材質膠水。
5.500米雙盤送料架,伺服電機驅動,可自動檢測砂布有無,輕松實現雙盤自動換帶,解放勞動力。
6.機頭排片角度、長度精確可調,機頭調整平移配備刻度尺,可根據顯示參數準確高效操作,簡便快捷。
7.生產材料利用率高,粘接劑和砂帶勻可自由設定。
8.極低的次品率,機器參數設定好后,成品率在同行業中首屈一指。
技術參數:
產品名稱 | 全自動百葉片尊貴高速成型機 |
型號 | FHQ-1500 |
上下料轉換盤 | 凸輪分割器驅動 |
涂膠及整形電機 | 伺服電機驅動 |
機械臂驅動 | 伺服電機驅動 |
主盤旋轉轉換 | 伺服電機驅動 |
托料驅動電機 | 伺服電機驅動 |
砂布裁切機頭 | 2800轉高速導軌式機頭 |
加工節拍 | 2.36秒 |
砂布送料架 | 500米半自動換料送料架/伺服電機送料 |
膠泵規格 | 280KG大膠泵 |
控制系統 | 匯川運動控制/EtherCAT總線伺服 |
氣動系統 | SMC |
主機外觀尺寸(長寬高) | 3100mm*1150mm*2180mm+防護罩 |
送膠系統尺寸(長寬高) | 1100mm*680mm*1600mm |
送料系統尺寸(長寬高) | 與主機一致 |
加工效率 | 1300-1500片/小時 |
電制 | 380V 50Hz |
整機功率 | 9KW |
涂膠量 | 3~30g(在線可調整) 可精確±0.1g |
產品排片數量 | 可360°任一點排片 |
適用基體尺寸 | Φ75mm~Φ180mm 、 T27/T29 |
適用送料寬度 | 單/雙葉 、葉寬20mm-40mm |
適用切片長度 | 14mm-25mm |
全自動百葉輪成型機更多圖片:
合作流程:
規劃設計及前期準備工作> 客戶確定機械擺放場地>場地硬件配備及整改措施>安裝操作人員及技術人員培訓>機械安裝調試>指導生產運作>售后服務>遠程指導/上門保養維修。
售后服務點:
河南.鄭州站—鄭州市中原區須水工業園
浙江.永康站—永康市經濟開發區杜山頭
山東.臨沂站—臨沂市河東區北方五金城
江蘇.鹽城站(籌備中)
售后服務:
整機保修一年,終身維護,機械出現問題2小時內給予回復。
遠程指導解決不了,12小時內上門服務(省內)。
